GN (DTIIN1)系列滚柱逆止器使用说明书
山东宇航GN (DTIIN1)系列逆止器特点：
1.逆止器的关键部件滚柱及镶块采用优质合金钢制造，耐磨损，逆止效果好。
2．GN (DTIIN1)系列滚柱逆止器为带式输送机通用部件，通用性强，设计经典，使用维护简单方便。
3. GN (DTIIN1)系列滚柱逆止器整体结构为对称式，在安装时可方便地更改逆止方向。
GN(DTIIN1)系列滚柱逆止器应用场合：
GN(DTIIN1)系列滚柱逆止器为低速逆止器，应用于以下场合：
低速状态下GN (DTIIN1)系列滚柱逆止器可直接安装于带倾角的上运带式输送机传动滚筒的轴伸上，防止电机突然掉电输送机的带料逆向运行。
也可以直接安装在减速机低速轴上，配合安装底座使用。
GN(DTII)系列滚柱逆止器选用指南
1、 应用于带式输送机的逆止器选用
①计算带式输送机无负荷功率P1
P1=0.06×f×W×V×（l+l0）/367（KW）
式中：
f —托辊阻力系数，一般取f=0.03；
W—输送带线密度（kg/m）；
V—输送机带速（M/min）；
l—头部滚筒至尾部滚筒中心距离；
l0—中心距修正系数（M）；一般为49M。
②计算带式输送机水平负荷功率P2
P2=f×Qt×（l+l0）/367（KW）
式中 Qt—最大输送量（t/h）。
③计算带式输送机垂直负荷功率P3
P3=（h×Qt）/367（KW）
式中 h—提升高度（M）。
④计算逆转负荷功率Pr
Pr= P3-0.7（P1+P2）（KW）
⑤计算逆止扭矩T
T= Sf×（9550×Pr）/N（N.m）
式中：
N—逆止器所安装的轴的转速（r.p.m）；
Sf—使用系数。
参数选型
标记示例：逆止器内套孔径为110mm，键槽32，的GN系列滚柱逆止器
标记为：GN110-32（参照TD75带式输送机设计选型手册）
DTIIN1选型为
孔径100mm的滚柱逆止器
标记为：DTIIN1-10 (参照DTII型带式输送机设计山东宇航选型手册)

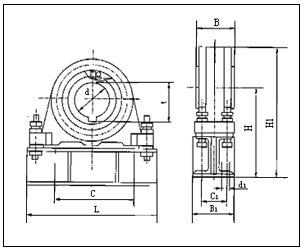

GN型滚柱逆止器
技术参数
GN型滚柱逆止器
技术参数
|
配用减
速器型号 |
最大制动力矩
（公斤米） |
d（D）
|
b(D4)
|
t(D6)
|
C
|
L
|
B
|
C1
|
B1
|
H
|
H1
|
d1
|
(重量）
公斤 |
图号
|
|
ZQ65/75
|
690
|
110
|
32
|
116.7
|
300
|
460
|
140
|
90
|
140
|
320
|
470
|
22
|
104
|
GN110
|
|
ZQ85
|
1390
|
130
|
36
|
137.4
|
330
|
490
|
170
|
120
|
180
|
400
|
565
|
22
|
147
|
GN130
|
|
ZL85
|
1390
|
140
|
36
|
147.4
|
330
|
500
|
170
|
120
|
190
|
550
|
715
|
22
|
172
|
GN140
|
|
ZQ100
|
2330
|
150
|
40
|
158.7
|
410
|
590
|
190
|
170
|
230
|
400
|
605
|
26
|
206
|
GN150
|
|
ZL100
|
2330
|
170
|
40
|
178.7
|
510
|
590
|
190
|
170
|
250
|
650
|
855
|
26
|
246
|
GN170
|
|
ZL115
|
4850
|
200
|
45
|
209.9
|
590
|
670
|
220
|
210
|
290
|
750
|
1015
|
32
|
349
|
GN200
|
|
ZL130
|
4850
|
220
|
50
|
231.2
|
590
|
670
|
220
|
210
|
290
|
850
|
1115
|
32
|
348
|
GN220
|
